HSウォール

シンプル＆スリムな形状を追求した「ＨＳウォール」は、施工性や安全性、更に、現場でのプレキャスト化の要望に対応性を大幅に向上した新しいプレキャストＬ型擁壁です。また、ガードレール用防護柵基礎ブロック「Ｇベース」の直載対応などに配慮しています

特徴
	シンプル＆スリムな形状で施工性・安定性・経済性を両立した新しいL型擁壁です。
	・	壁背面がフラット形状であるため、埋戻し時の施工性や埋め戻し後の沈下防止で効果を発揮します。
	・	カーブ・道路縦断勾配対応等やガードレール用基礎ブロック設置時のプレキャスト対応が可能です。
	・	礫質（SG）・砂質（SS）・粘性（SC）の3タイプを取り揃え、多様な土質条件に対応します。
	・	Ｈ3000超～Ｈ5000対応も可能。Ｈ600～Ｈ5000のトータル設計に対応します。
	・	ブロック下面へのグラウト注入対応が可能です。（オプション）

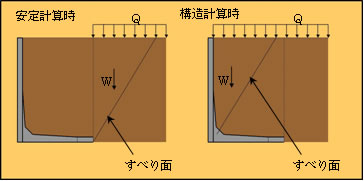

設計条件
	「ＨＳウォール」は、土質条件に合わせてＳＧ・ＳＳ・ＳＣの３タイプを規格化しました。土質条件・地形条件・荷重条件に対応した最適設計が可能です。設計は、「道路土工　擁壁工指針」（日本道路協会）に準拠し、上載荷重は10kN/㎡を採用しています。
